一、海灣GST-DY-JA2200家用火災報警控制器專用電源箱特點

　　GST-DY-JA2200家用火災報警控制器專用電源箱采用用AC220V作為主電，由2節(jié)12V/10Ah密封鉛酸電池串接作為備電，輸出DC24V給GST-JA2200家用火災報警控制器提供電源。本電源具有主、備電源無間隙自動切換功能，工作穩(wěn)定可靠的特點。

二、海灣GST-DY-JA2200主要技術指標

三、GST-DY-JA2200結構特征、安裝與布線

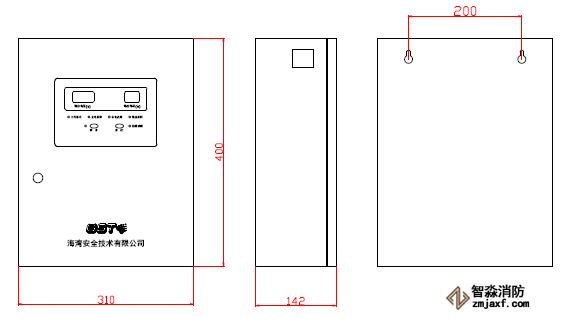

　　1、GST-DY-JA2200家用火災報警控制器專用電源箱外形示意如下：

　　2、本接線端子示意圖如下：

　　接線端子說明：

　　L、PG、N：AC220V電源端子。

　　GND、BAT+：備電輸入端子。

　　GND、+24V：DC24V輸出端子

　　Z1、Z2：無極性總線輸出端子。

　　布線要求：

　　GND、+24V：采用用阻燃BV線,截面積≥4.0mm²(豎井內(nèi)干線)或截面積≥1.5mm²(平面支線)

　　Z1、Z2：采用阻燃RVS雙絞線,截面積≥1.0mm²。
