海灣JBC-QB-GST200 型火災報警控制器接線安裝技術
海灣JBC-QB-GST200 型火災報警控制器接線安裝技術
特點
海灣JBC-QB-GST200 型火災報警控制器采用壁掛式結構,其主要特點如下:
(1) 本控制器為純報警、小點數系列產品,有多種容量配置方式可供選擇;
(2) 本控制器對任何總線設備控制器設有不掉電備份,保證系統調試完成時注冊到的設備全部受到監控;
(3) 本控制器提供 4 個總線輸出接口,用于連接不同區域的火災報警探測設備,任意一路
總線短、斷路故障不影響其余總線,可靠性高;
(4) 本控制器開機自檢時,不僅自動檢測本機設備(指示燈、功能鍵等),同時還逐條檢測
外部設備的注冊信息,如信息發生變化系統將做相應的處理;
(5) 本控制器具有強大的面板控制及操作功能,各種功能設置全面、簡單、方便;
(6) 本控制器采用全模具化結構,外形美觀。
主要技術指標
(1) 液晶屏規格:128×64 點,可同屏顯示 32 個漢字信息
(2) 控制器容量:
a. 最大容量為 242 個地址編碼點
b. 可外接 64 臺火災顯示盤(VDR 設備)
(3) 線制:
a. 控制器與探測器間采用無極性信號二總線連接
b. 控制器與火災顯示盤(VDR 設備)采用四總線連接(有極性通訊二總線、無極性 DC24V
電源線)
(4) 使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(5) 電源:主電交流 220V 電壓變化范圍 +10%~-15%,內裝 DC12V 10Ah 密封鉛酸電
池作備電
(6) 功耗≤25W
(7) 外形尺寸:
400mm×147mm×560mm
結構特征、安裝與布線

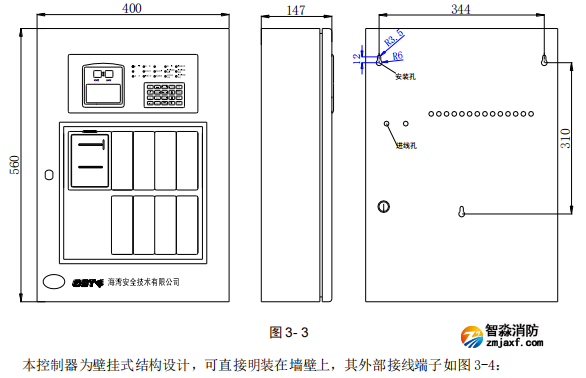

JBC-QB-GST200 火災報警控制器的外形尺寸示意圖如圖 3-3:

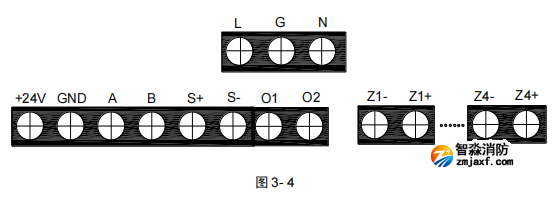

其中:
L、G、N:交流 220V 接線端子及交流接地端子;
+24V、GND:控制器直流輸入端子;
A、B:連接火災顯示盤(VDR 系統)的通訊總線端子;
S+、S-:警報器輸出,帶檢線功能,終端需要接 0.25W 的 4.7kΩ 電阻,輸出時有 DC24V/0.15A
的電源輸出;
O1、O2:火災報警延時輸出端子(無源常開控制點,報警時延時 2 分鐘后閉合);
Z1+、Z1-:第 1 路探測總線輸出端子;
Z2+、Z2-:第 2 路探測總線輸出端子;
Z3+、Z3-:第 3 路探測總線輸出端子;。
Z4+、Z4-:第 4 路探測總線輸出端子。
布線要求:
a.信號二總線 Z1、Z2 采用耐火 RVS 雙絞線,截面積≥1.0mm2
b.通訊總線 A、B 采用耐火屏蔽雙絞線,截面積≥1.0mm2
c.電源線采用耐火 BV 線,截面積≥2.5mm2
應用設計舉例
參見第二部分 GST 火災自動報警及消防聯動控制系統設計參考。
