末端試水裝置設置要求

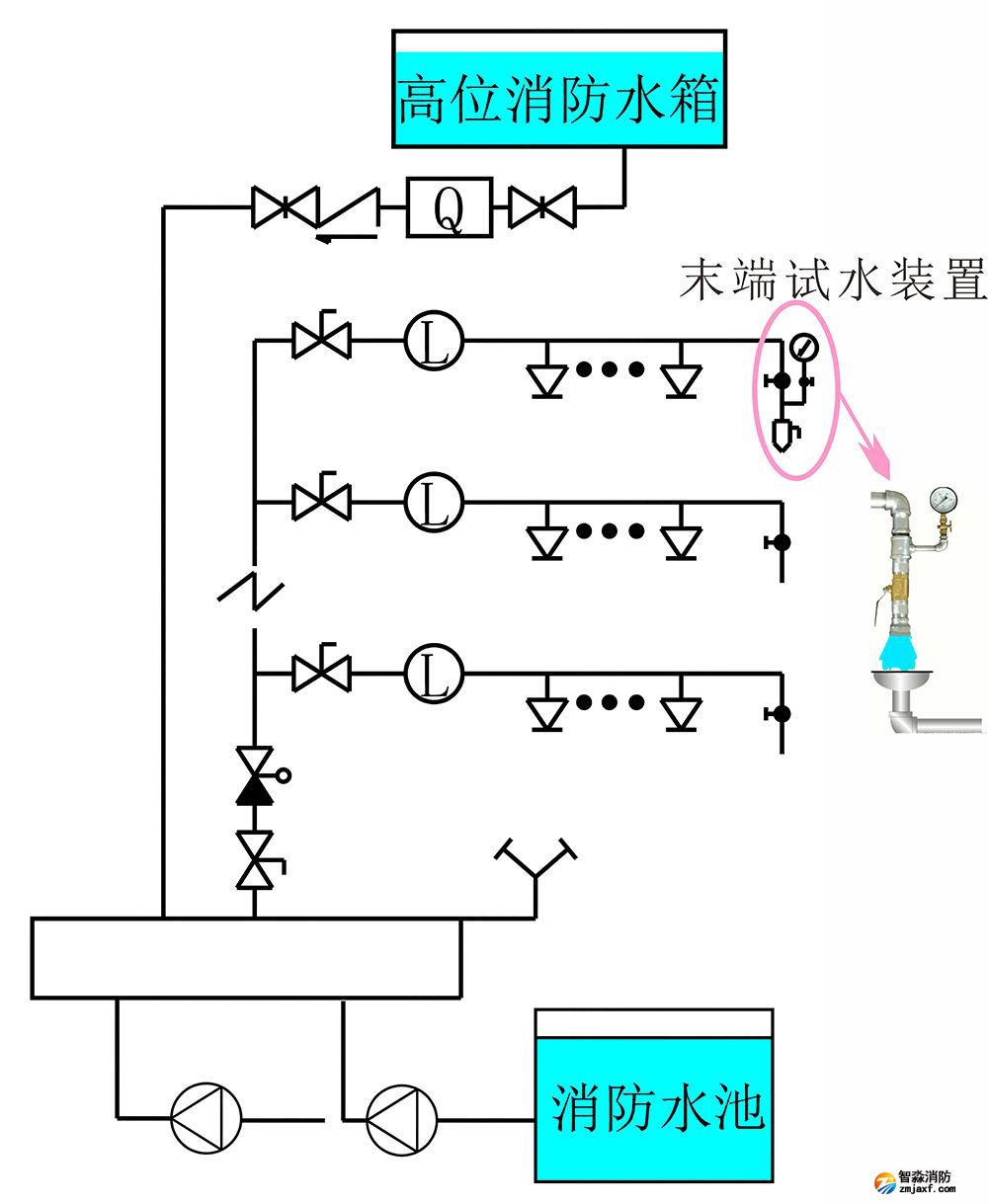

一、設置位置
為檢驗自動噴水滅火系統的可靠性,測試系統啟動、報警及聯動等功能的裝置,要求在每個報警閥組控制的最不利點處應設置末端試水裝置。

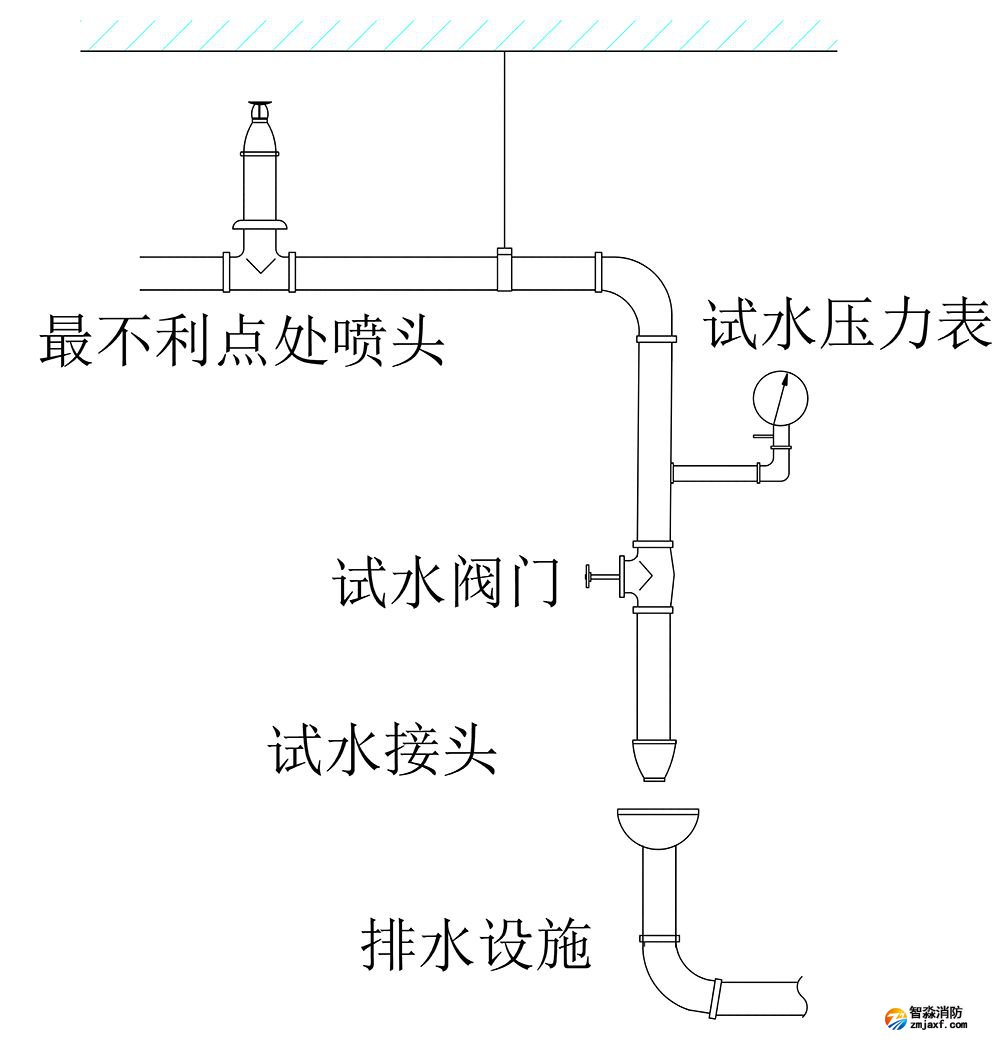

二、組成
末端試水裝置由試水閥、壓力表以及試水接頭組成。
1. 每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置,其他防火分區、樓層均應設直徑為25mm的試水閥。
2. 末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數,要求與同樓層或所在防火分區內采用的最小流量系數的噴頭一致。
例如:某酒店在客房中安裝流量系數為K等于115的邊墻型擴大覆蓋面積灑水噴頭,走廊安裝下垂型標準流量灑水噴頭,其所在樓層如設置末端試水裝置,試水接頭出水口的流量系數,要求為流量系數K等于80。
3. 末端試水裝置的出水,應采取孔口出流的方式排入排水管道 ,排水立管宜設伸頂通氣管,且管徑不應小于75mm。
注:當末端試水裝置的出水口直接與管道或軟管連接時,將改變?cè)囁宇^出水口的水力狀態,影響測試結果。因此本條對末端試水裝置的出水提出采取孔口出流的方式排入排水管道的要求。
4. 末端試水裝置和試水閥應有標識,距地面的高度宜為1.5m,并應采取不被他用的措施。
5. 每個報警閥組控制的最不利點處應設置末端試水裝置,其他防火分區或樓層應設直徑為25mm的試水閥。
三、測試控制流程
當在末端裝置處放水時,水流指示器報警,指示報警區域的位置。當濕式報警閥進口水壓大于0.14MPa、放水流量大于1L/s時,報警閥應及時啟動;帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲,不帶延遲器的水力警鈴應在15s內發出報警鈴聲;壓力開關應及時動作,啟動消防泵并反饋信號。
注:應在開啟末端試水裝置后5min內自動啟動消防水泵。
四、檢查
1. 末端試水裝置密封性能檢測,試驗壓力為額定工作壓力的1.1倍,保壓時間為5min,末端試水裝置試水閥關閉,測試結束時末端試水裝置各組件無滲漏。
2. 末端試水裝置和試水閥的安裝位置應便于檢查、試驗,并應有相應排水能力的排水設施。
3. 末端試水裝置手動(電動)操作方式靈活,便于開啟,信號反饋裝置能夠在末端試水裝置開啟后輸出信號,試水閥關閉后,末端試水裝置無滲漏。
