海灣GST-LD-8302A型雙動作切換模塊接線安裝技術

作者:海灣消防設備 文章來源:http://fiberglassmachine.com/ [ ]

海灣GST-LD-8302A型雙動作切換模塊接線安裝技術

特點

海灣GST-LD-8302A型雙動作切換模塊是一種專門設計用于與 GST-LD-8303 輸入/輸出模塊連接,

實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。

本模塊為一種非編碼模塊,不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點,可分

別獨立控制。

主要技術指標

 (1)工作電壓:DC24V

 (2)監視電流=0mA,動作電流≤40mA

 (3)線制:輸入端采用五線制與 GST-LD-8303 模塊連接;輸出端采用六線與受控設備連接,其

中三線用于控制設備,三線用于接收回答信號

 (4)無源輸出觸點容量:DC24V/5A 或 AC220/5A

 (5)輸出控制方式:電平方式,繼電器始終吸合

 (6)使用環境:

 溫度:-10℃~+50℃

 相對濕度≤95%,不結露

(7)外殼防護等級:IP30

 (8)外形尺寸:

 120mm×80mm×43mm(帶底殼)

結構特征、安裝與布線

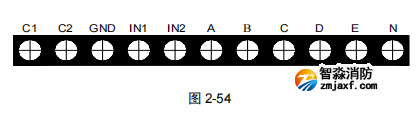

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同,安裝方法也相同,其對外端子示意圖

如圖 2-54


其中:

弱電端子如下:

C1:啟動命令信號輸入端子

C2:停動命令信號輸入端子

GND:地線端子

IN1:啟動回答信號輸出端子

IN2:停動回答信號輸出端子

強電端子如下:

A、B:啟動命令信號輸出端子,為無源常開觸點

C、B:停動命令信號輸出端子,為無源常閉觸點

D:啟動回答信號輸入端子,取自被控設備 AC220V 常開觸點

E:停動回答信號輸入端子,取自被控設備 AC220V 常閉觸點

N:AC220V 零線端子

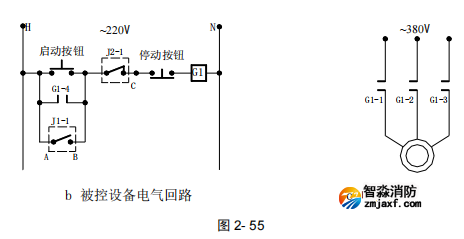

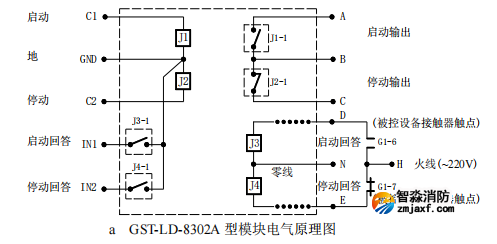

GST-LD-8302A 型模塊電氣原理圖如圖 2-55



布線要求:各端子外接線均采用耐火 BV 線,導線截面積≥1.5mm2。

應用方法

本模塊可直接與 GST-LD-8303 型模塊連接使用(參見第二章 3.6 節 GST-LD-8303 型雙輸入/雙

輸出模塊),這里不再詳述。
