海灣GST-LD-8301A型輸入/輸出模塊

注意：部分防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流

微小，容易受到線路或空間干擾自身產生誤動作，不建議客戶使用。如果必須使用，應參照被控設

備的說明書在被控設備內并接電阻（一般可以在控制端和控制地間加 4.7K 電阻）或在GST-LD-8301A

模塊和被控設備間加中間繼電器解決。不應將模塊觸點直接接入交流控制回路，以防強交流干擾信

號損壞模塊或控制設備。

特點

此模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并

可接收設備的動作回答信號。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電

磁干擾有良好的抑制能力。

輸入、輸出信號隔離檢測，抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

主要技術指標

 （1）工作電壓：

信號總線電壓：總線 24V 允許范圍：16V～28V

電源總線電壓：DC24V 允許范圍：DC20V～DC28V

 （2）工作電流：

總線監視電流≤0.46mA 總線啟動電流≤1.34mA

電源監視電流≤2.00mA 電源啟動電流≤18.00mA

 （3）線制：與控制器采用無極性信號二總線連接，與 DC24V 電源采用無極性電源二總線連接

 （4）無源輸出觸點容量：DC24V/2A，正常時觸點阻值為 100kΩ，啟動時閉合，適用于 12V~48V

直流或交流

 （5）輸出控制方式：電平、脈沖（繼電器常開觸點輸出，脈沖啟動時繼電器吸合時間為 10s）

 （6）出廠設置：常開檢線輸入、常開輸出方式

 （7）使用環境：

 溫度：-10℃～+55℃

相對濕度≤95%，不結露

 （8）外殼防護等級：IP30

 （9）外形尺寸：86mm×86mm×41mm（帶底殼）

結構特征、安裝與布線

GST-LD-8301A模塊的外形尺寸如圖 2-45

其對外端子示意圖如圖 2-46

其中：

Z1、Z2：接火災報警控制器信號二總線，無極性

D1、D2：DC24V 電源輸入端子，無極性

I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）

COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流！）

布線要求：信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用

耐火 BV 線，截面積≥1.5mm2； I、G 采用 RV 線，截面積≥1.0mm2。

應用方法

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個

4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）

必須串聯一個 4.7kΩ的終端電阻。

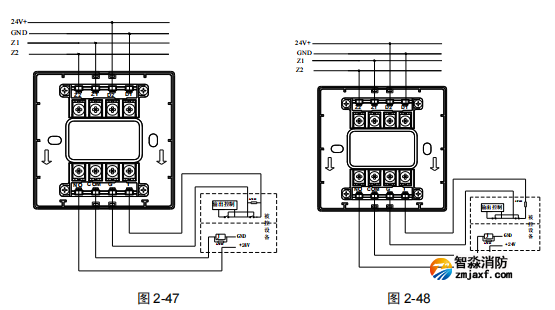

輸出控制電壓可由被控設備提供，若被控設備不能提供，可從模塊 DC24V 電源側取電。模塊無

源輸出觸點控制設備，模塊與被控制設備的接線示意圖如圖2-47圖2-48（圖2-47 輸入常開檢線，

圖2-48入常閉檢線）:
