一、海灣ZD-02直控盤終端器概述

　　海灣ZD-02直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的GST-LD-KZ08H直控盤配合使用。

二、ZD-02直控盤終端器特點

　　1.ZD-02提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；

　　2.實現啟?？刂?、向直控盤提供反饋信號；

　　3.ZD-02終端器本身提供對外接線，便于現場接線。

三、ZD-02直控盤終端器技術特性

四、海灣ZD-02直控盤終端器結構特征

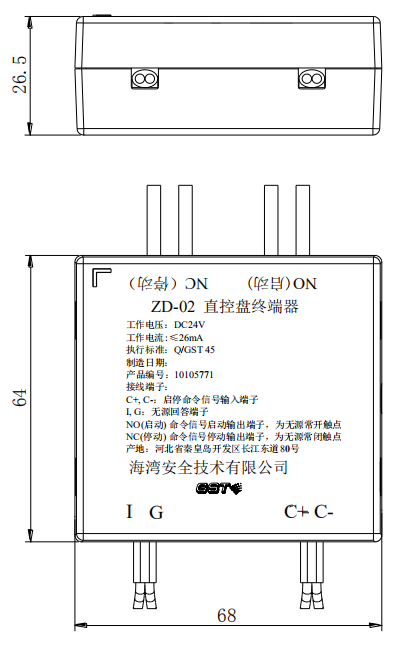

　　終端器外形示意圖如下圖所示：

ZD-02外形示意圖

五、ZD-02直控盤終端器安裝與布線

　　警告：安裝設備之前，請切斷回路的電源。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.終端器采用明裝方式，將終端器外接線按標識及接線說明和外部相應電氣線纜連接。根據現場環境將終端器固定在合適位置即可。

　　接線說明如下：

　　C+、C-：啟停命令信號輸入端子；

　　I、G：無源常開回答信號輸入端子；

　　以上為弱電端子；

　　NO(啟動)：啟動命令信號輸出端子，為無源常開觸點；

　　NC（停動）：停動命令信號輸出端子，為無源常閉觸點。

　　4.布線要求：各外接線建議采用RV線，導線截面≥1.5mm²。

六、ZD-02直控盤終端器應用方法

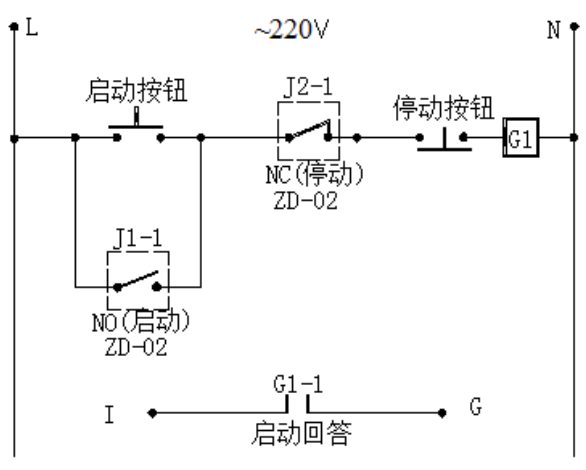

　　利用一個終端器可完成對交流設備的啟停控制，如下圖所示。

控制交流型設備示意圖
