海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）

一、海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）功能特點

      海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）能夠同時采集兩組被監測設備電源的三相電壓和一組電流值，也可以根據實際需要只采集某組設備電源的電壓、電流值，并通過總線通訊上傳到監控器，監控器可以指示電源故障類型，并發出聲光故障信號。

二、海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）技術參數

● 額定工作電壓： DC 24V

● 工作電壓范圍： DC 12V-28V

● 靜態功耗： ≤2mA

● 電壓輸入范圍：三相四線制，相電壓50-400V

● 電流輸入范圍： AC 0.5A-5A

● 測量精度：3%

● 通訊：二總線通訊協議

● 有效通訊距離：1500m

● 編碼方式：通過專用編碼器設定

● 安裝方式：導軌式安裝 　　　　

● 工作溫度范圍：- 10°C～50°C

● 儲存溫度范圍： - 45°C～85°C

● 相對濕度、溫度：20°C以下濕度90%不結露

● 防護等級： IP30

● 產品符合： GB 28184-2011

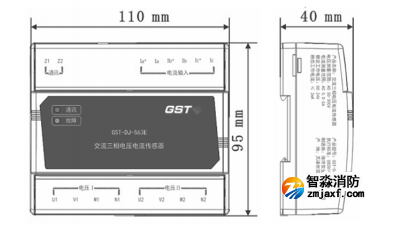

三、海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）外形及尺寸：

四、海灣GST-DJ-S63C 交流三相電壓電流傳感器（兩組電壓、一組電流）接線安裝端子說明：

監測電壓輸入:電壓 I 和電壓 II：兩路獨立的三相四線電壓輸入；并接在被監測電壓上，注意 U、V、W、N 線的順序及極性。

監測電流輸入: 1 路三相電流輸入；Ia、Ib、Ic 分別串接在被監測電路中。
