海灣GST-DY-050H智能電源箱 DC24V/2A輸出

一、海灣GST-DY-050H智能電源箱概述

　　海灣GST-DY-050H智能電源箱是一款壁掛式電源箱，輸出DC24V電源，在火災報警控制系統中，

可作為聯動控制系統的電源使，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，同

時內置電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動保護、主備電

切換和完善的備電自動充電及備電過放電保護功能。

二、海灣GST-DY-050H智能電源箱技術參數

型號：GST-DY-050H

名稱：智能電源箱

品牌：海灣

主電：AC220V 50Hz

額定輸出容量：DC24V/2A

備電：含電池備電

安裝方式：壁掛式

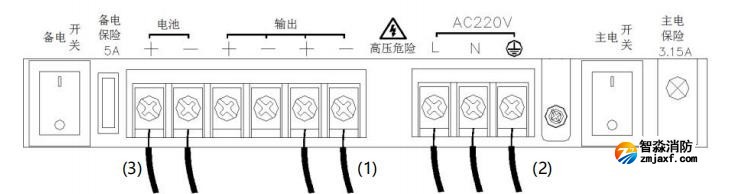

三、海灣GST-DY-050H智能電源箱接線說明

接線順序如下：

　　(1)將用電設備接入輸出端子。注意“+、-”極不要接錯，以免損壞用電設備。

　　(2)將AC220V電源線接入主電端子(L、N、)，為機殼保護地線端子。

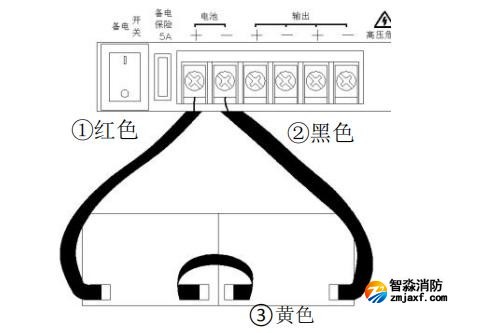

  (3)將2節蓄電池按照?qǐng)D示放入相應位置，按照上圖所示連接至電池(+、-)端子。①先連接電池“+”與蓄電池“+”；

 ②再連接電池“-”與蓄電池“-”；③最后將2節蓄電池“+”與“-”連接。接線完成后使用電池壓板將電池固定。

四、海灣GST-DY-050H智能電源箱外觀尺寸
